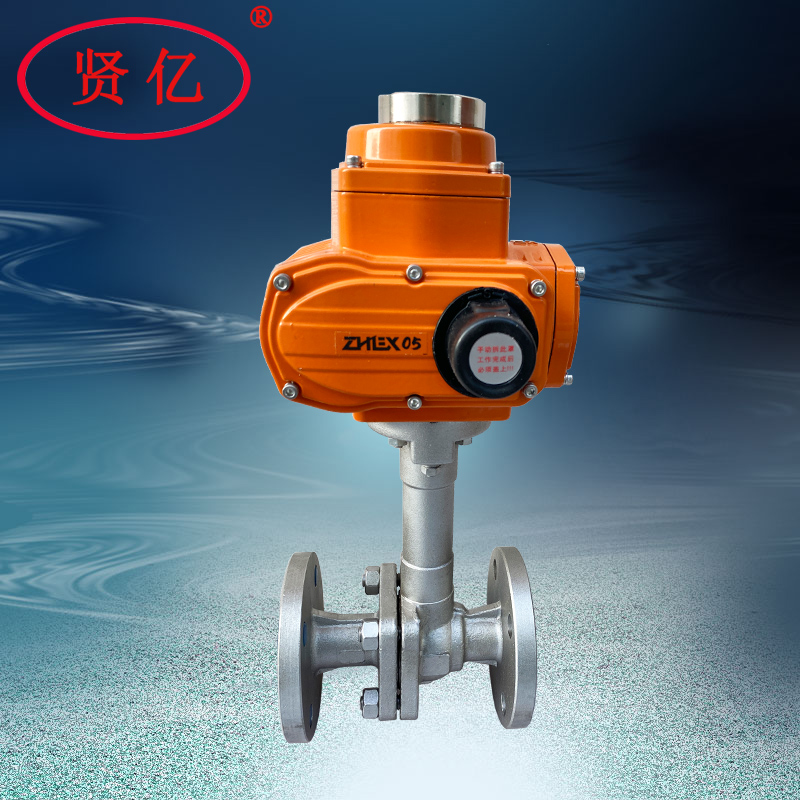

DQ941F低溫電動防爆法蘭球閥

廠商性質：

所屬分類：電動球閥

產品時間：2025-03-10

簡要描述：DQ941F防爆電動低溫球閥產品簡介：分為低溫浮動球閥和低溫固定球閥兩類,對于溫度高于-50℃,一般不采用長頸結構,對于溫度低于-50℃的球閥,頸部長度一般為250mm,或根據設計和計算確定。電動低溫球閥主要用于輸出液態低溫介質如乙烯、液氧、液氫、液化天然氣、液化石油產品等，不但易燃易爆，而且在升溫時要氣化，氣化時，體積膨脹數百倍。電動低溫球閥的材料非常重要，材質不合格，會造成殼體及密封面的外漏或內漏；零部件的綜合機械性能、強度和鋼度滿足不了使用要求甚至斷裂。導致液化天然氣介質泄漏引起爆炸。電動低溫球閥經特殊的低溫處理，將粗加工的零件置于冷卻介質中數小時(2-6小時)，以釋放應力，確保材料的低溫性能，保證精加工尺寸，以防閥門在低溫工況時，因溫度變化造成變形而導致的泄漏。電動低溫球閥主要用于輸出液態低溫介質如乙烯、液氧、液氫、液化天然氣、液化石油產品管道輸送中。

聯系我們在線咨詢

詳細說明：

DQ941F低溫電動防爆法蘭球閥產品簡介：

低溫電動防爆法蘭球閥分為低溫浮動球閥和低溫固定球閥兩類,對于溫度高于-50℃,一般不采用長頸結構,對于溫度低于-50℃的球閥,頸部長度一般為250mm,或根據設計和計算確定。電動低溫球閥主要用于輸出液態低溫介質如乙烯、液氧、液氫、液化天然氣、液化石油產品等，不但易燃易爆，而且在升溫時要氣化，氣化時，體積膨脹數百倍。電動低溫球閥的材料非常重要，材質不合格，會造成殼體及密封面的外漏或內漏；零部件的綜合機械性能、強度和鋼度滿足不了使用要求甚至斷裂。導致液化天然氣介質泄漏引起爆炸。電動低溫球閥經特殊的低溫處理，將粗加工的零件置于冷卻介質中數小時(2-6小時)，以釋放應力，確保材料的低溫性能，保證精加工尺寸，以防閥門在低溫工況時，因溫度變化造成變形而導致的泄漏。電動低溫球閥主要用于輸出液態低溫介質如乙烯、液氧、液氫、液化天然氣、液化石油產品管道輸送中。

產品規范：
公稱通徑:DN15mm～50mm
公稱壓力:PN1.6MPa～PN4.0MPa
適用介質:液氧、液氮、液氬、液化天然氣、液態二氧化碳、液態丙烷等
適用溫度:-196℃～ 80℃電動低溫球閥經的低溫處理，將粗加工的零件置于冷卻介質中數小時(2-6小時)，以釋放應力，材料的低溫性能，精加工尺寸，以防閥門在低溫工況時，因溫度變化造成變形而導致的泄漏。

技術參數：

● 閥體

閥體形式	二段式鑄造閥體
公稱通徑	DN15～300mm
公稱壓力	PN1.0、1.6、2.5 MPa
連接形式	法蘭式、焊接式
適用溫度	-40℃～-196℃
閥蓋形式	一體式
壓蓋型式	壓蓋壓緊式

● 閥內件

閥芯形式	O型球體閥芯
流量特性	近似快開型

● 執行機構

執行器型號	CHR、3810R、DZW、HQ、PSQ
主要技術參數	電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V-DC、輸出信號：4-20mA·DC
	防護等級：相當IP65(或IP67)、隔爆標志：ExdⅡBT4、手操功能：手柄
	環境溫度：-25～+70℃、環境濕度：≤95%

注：如需詳細執行器參數，請進入電動執行器頁面進行查閱。

性能指標：

公稱通徑 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數KV	21	38	72	112	170	273	384	512	940	1452	2222	3589	5128	7359
允許壓差(MPa)	≤ 公稱壓力
動作范圍	0～90°
泄露量Q	按GB/T4213-92，小于額定KV0.01%
基本誤差	±1%
回差	±1%
死區	≤1%(可調)
可調范圍	250：1								350：1

零件材料：

1	左閥體	CF8、CF8M、CF3M
2	右閥體	CF8、CF8M、CF3M
3	閥座	PEFE、PPL、304、316
4	球體	304、316
5	閥桿	304、316
6	密封填料	PTFE/柔性石墨
7	填料壓蓋	CF8、CF8M、CF3M
8	聯軸器	304、316
9	執行器	配置執行器不同，材質也不相同

技術參數和性能：

電動低溫球閥執行器技術參數		Q941F電動低溫球閥閥體參數
電源	AC110、220、380V/DC24、220V	公稱通徑	DN15～200mm
輸出力矩	50N•M～2000N•M	公稱壓力	PN1.6、2.5MPa
任選功能	開關型、觸點型、開度信號、智能調節型	閥軸材質	不銹鋼
動作范圍	0～90°±5°	閥體材質	LCB、LC3、CF8
動作時間	15秒/30秒/60秒	球體材質	304不銹鋼
環境溫度	-30°～60°	閥座密封	改性PTFE
手動操作	附帶手柄操作	溫度	LCB≤-46℃、LC3≤-101℃、CF8≤-196℃
限位	電氣、機械二重限位	結構型式	法蘭
防護等級	IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選)	適用介質	乙烯、液氧、液氫、液化天然氣等
輸入信號	0-10，1-5VDC/4-20mA(智能調節型)	特點	耐低溫、開關靈活、密封

注意事項：

1、電動低溫球閥對于使用溫度小于-100℃的閥門零件按照相關規定進行深冷處理，以材料產生低溫脆性以及低溫下因材料相變引起體積變化。

2、電動低溫球閥采用了長頸結構，使填料工作溫度在0℃以上，填料因工作溫度過低而造成密封性能甚至密封失效，同時方便對閥門包裹保溫材料，冷能損失。

3、對于浮動式電動低溫球閥采用閥前卸壓出口密封設計，了由于溫度變化可能造成的中腔異常升壓，了閥門及管線的運行。

4、電動低溫示閥采用雙層閥桿填料與對壓蝶型彈片裝置。
