廠商性質：
所屬分類：電動蝶閥
產品時間：2021-03-18

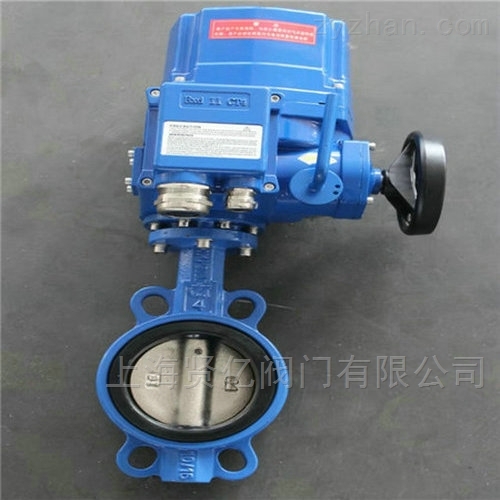

簡要描述：D971X-16C電動中線蝶閥（配YS電動執行器）具有體積小、輕便宜人、性能可靠、配套簡單、流通能力大，特別是適合于介質是粘稠、含顆粒、纖維性質的場合。目前該閥門廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。
D971X-16C電動中線蝶閥是采用一體化結構，接入220VAC電源即可控制運轉，也可加入控制模塊,輸入控制信號（4-20mADC或1-5VDC）進行調節控制。電動中線蝶閥具有功能強，體積小，輕便宜人，性能可靠，配套簡單元，流通能力大，對常溫、干凈介質，可選用閥板加軟密封（橡膠圈、四氟圈）來減少泄漏（可達0.01%），高溫高壓工況可選用三偏心硬密封閥體。電動中線蝶閥可廣泛應用于食品，環保，輕工，石油，化工，教學設備，造紙，電力等到行業的工業過程自動控制系統中。
D971X-16C電動中線蝶閥特點
1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。
2、密封副材料選用不銹鋼和耐油橡膠配對，使用壽命長。
3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
4、蝶板采用框架結構，強度高，過流面積大，流阻小。
5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
7、本閥結構獨特，操作靈活，省力，方便。
電動開關蝶閥和電動調節蝶閥的區別：
一，開關型電動蝶閥的開啟和關閉只有兩個位置，要么閥門全開，要么閥門全關，不能用來做介質流量的調節控制。
二，調節型電動蝶閥可對管道中的介質流量、壓力、溫度等進行控制，且其三偏心密封閥芯設計能保證在半開狀態下耐沖刷、耐氣蝕。
D971X型電動開關對夾蝶閥（配YS電動執行器）概述
D971X型電動開關對夾蝶閥（配YS電動執行器）具有體積小、輕便宜人、性能可靠、配套簡單、流通能力大，特別是適合于介質是粘稠、含顆粒、纖維性質的場合。目前該閥門廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。
D971X型電動開關對夾蝶閥（配YS電動執行器）技術參數和性能
YS系列電動執行機構技術參數 | 閥 體 參 數 | ||
電源 | AC110、220、380V/DC24、220V | 公稱通徑 | DN50～500mm |
輸出力矩 | 50N·M～2000N·M | 公稱壓力 | PN1.0、1.6MPa |
任選功能 | 開關型、觸點型、開度信號、智能型 | 閥軸材質 | 碳鋼、304/316/316L不銹鋼 |
動作范圍 | 0～90°±5° | 閥體材質 | 球墨鑄鐵、碳鋼、不銹鋼 |
動作時間 | 15秒/30秒/60秒 | 閥板材質 | 球墨鑄鐵、304/316/316L不銹鋼、尼龍 |
環境溫度 | -30°～60° | 閥座密封 | EPDM、NBR、耐磨橡膠 |
手動操作 | 附帶手柄操作 | 結構形式 | 中線型、無銷型 |
限 位 | 電氣、機械二重限位 | 溫度 | EPDM≤80℃、NBR≤68℃ |
防護等級 | IP-67（防爆外殼:Exd Ⅱ BT4 IP67可選） | 適用介質 | 水、空氣、天然氣 |
輸入信號 | 0-10，1-5VDC/4-20mA（智能型） | 特點 | 用途廣、整體造價低、流量大、流阻小 |
D971X型電動開關對夾蝶閥（配YS電動執行器）外形尺寸
公稱通徑DN | A | B | C | D | E | 額定功率 | 額定電流 |
壓力 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 |
|
|
40 | 155 | 349 | 57 | 104 | 32 | 15W | 0.2A |
50 | 155 | 353 | 62 | 104 | 43 | 15W | 0.2A |
65 | 155 | 362 | 70 | 104 | 46 | 15W | 0.2A |
80 | 155 | 368 | 89 | 104 | 46 | 15W | 0.2A |
100 | 208 | 392 | 106 | 115 | 52 | 25W | 0.5A |
125 | 208 | 407 | 120 | 115 | 56 | 25W | 0.5A |
150 | 208 | 446 | 132 | 115 | 56 | 25W | 0.5A |
200 | 256 | 489 | 164 | 127 | 60 | 50W | 0.8A |
250 | 256 | 514 | 200 | 127 | 68 | 50W | 0.8A |
300 | 256 | 568 | 238 | 127 | 78 | 90W | 1.0A |
350 | 288 | 629 | 280 | 164 | 78 | 120W | 1.2A |
400 | 288 | 662 | 302 | 164 | 102 | 120W | 1.2A |
450 | 288 | 693 | 335 | 164 | 114 | 150W | 1.2A |
500 | 288 | 729 | 360 | 164 | 127 | 150W | 1.2A |
D971X型電動開關對夾蝶閥（配YS電動執行器）訂貨說明
1、電源電壓：DC24V、DC220V、AC110V、AC220V、AC380V
2、介質類型、溫度、壓力
3、控制類型：開關型、無源觸點型、閥位信號反饋型、智能調節型
4、智能調節型：輸入信號4-20mA，1-5V，0-10V；輸出信號:4-20mA，1-5V，0-10V
