先導式活塞減壓閥

廠商性質：

所屬分類：減壓閥

產品時間：2021-03-18

簡要描述：先導式活塞減壓閥$r$n Y43H/Y型先導活塞式蒸汽減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。

聯系我們在線咨詢

詳細說明：

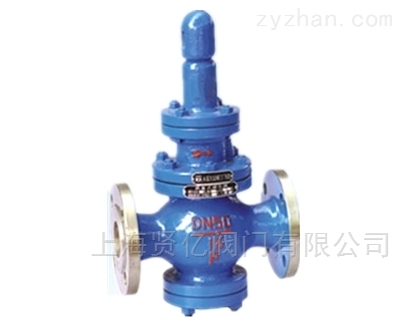

先導式活塞減壓閥

一、Y43H/Y型先導活塞式蒸汽減壓閥產品概述

Y43H/Y型先導活塞式蒸汽減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。主產品主要用于蒸汽管路，起減壓穩壓作用。

二、Y43H/Y型先導活塞式蒸汽減壓閥主要技術參數和性能指標

公稱壓力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
殼體試驗壓力(Mpa)*	2.4	3.75	6.0	9.6	15.0	24
密封試驗壓力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
Zui高進口壓力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
出口壓力范圍(Mpa)	0.1-1.0	0.1-1.6	0.1-2.5	0.5-3.5	0.5-3.5	0.5-4.5
壓力特性偏差(Mpa)△P2P	GB12246-1989
流量特性偏差(Mpa)P2G	GB12246-1989
Zui小壓差(Mpa)	0.15	0.15	0.2	0.4	0.8	1.0
滲漏量	GB12245-1989

*：殼體試驗不包括膜片、頂蓋

三、Y43H/Y型先導活塞式蒸汽減壓閥主要零件材料

零件名稱	零件材料
閥體閥蓋底蓋	WCB
閥座閥盤	2Cr13
缸套	2Cr13/25(鍍硬鉻)
活塞	2Cr13/銅合金
活塞環	合金鑄鐵
導閥座導閥桿	2Cr13
膜片	1Cr18Ni9Ti
主閥彈簧	50CrVA
導閥主彈簧	50CrVA
調節彈簧	60Si2Mn

四、Y43H/Y型先導活塞式蒸汽減壓閥主要流量系數(Cv)：單位：mm　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

100

125

150

200

250

300

350
